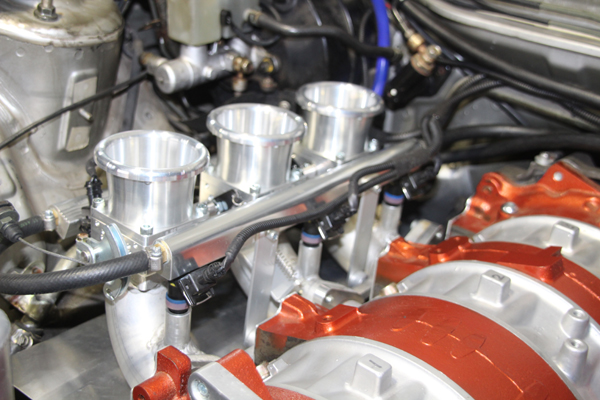

Intake Parts
For 13B 20B 20B(Short) 26B 39B Engines
Competition Parts 競技専用部品
縦開きスロットルボディーも可

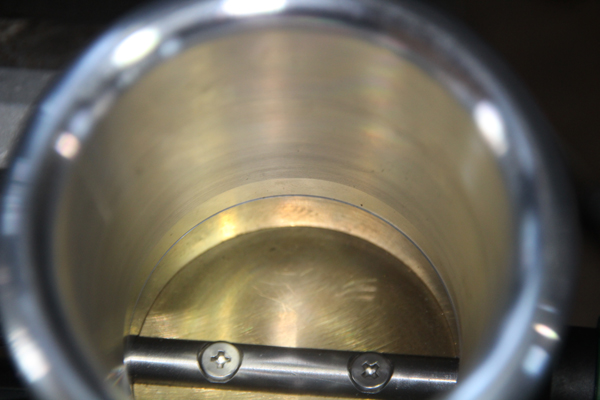

Billet
Throttle
Body56φ
ビレット
スロットルボディー56φ
Competition Parts 競技専用部品
メカチューンペリフェラルポート、フルチューンターボで、
しっかりパワーを出したい場合に56φスロットルが最適です！
レシプロエンジンにも装着できます！

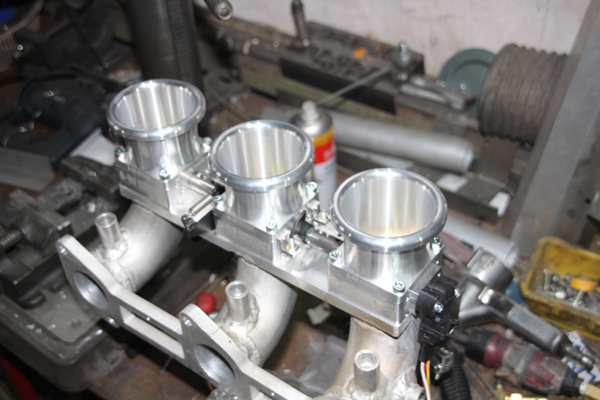

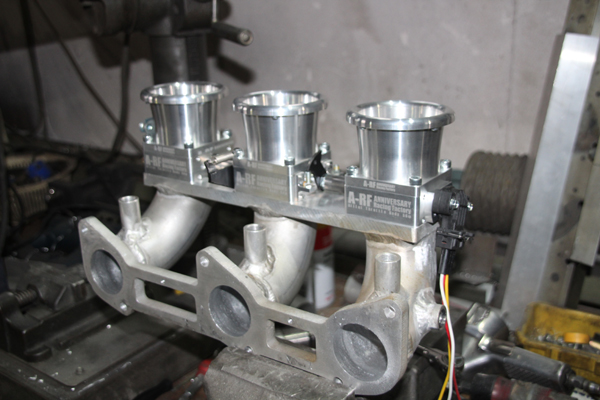

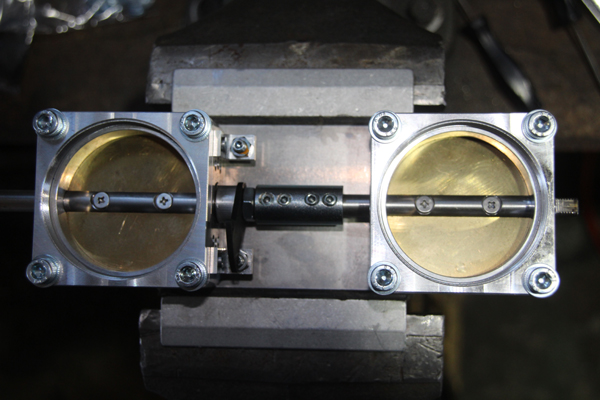

複数個の連結使用可能！
ＴＰＳ＋ワイヤー仕様、電スロ仕様、横開き、縦開き、自由にレイアウト可能！
補修部品、オプションパーツ、多数ご用意しております！
ショップオリジナル
OEM製作承ります！
ご希望のスロットル径にて製作可能です。
レーザー刻印機でショップオリジナルレーザー刻印可能です。
最低ロット：２０ケ〜
￥ASK(税別)
くわしくは店頭までご相談ください。

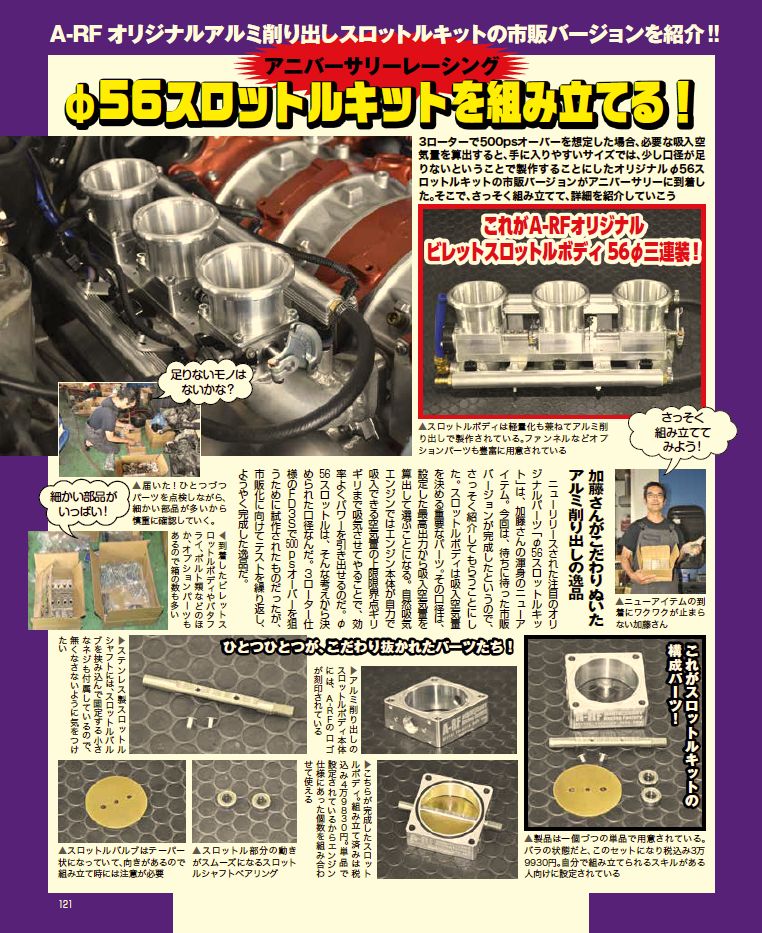

G-ワークス 2025年11月号(2025/09/20発売)
|
Billet
Throttle
Body56φ |
||||||
| 商品名 | Part Number | 販売価格 \(税別) |
販売価格 \(税込) |
送料サイズ | 備考 | |
|

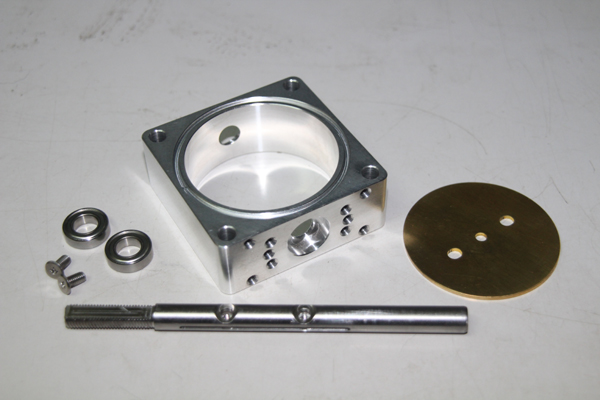

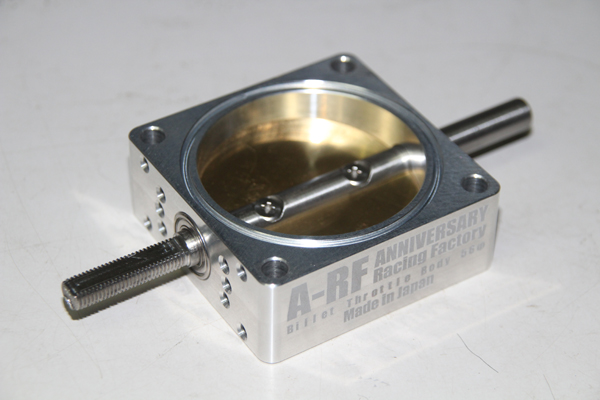

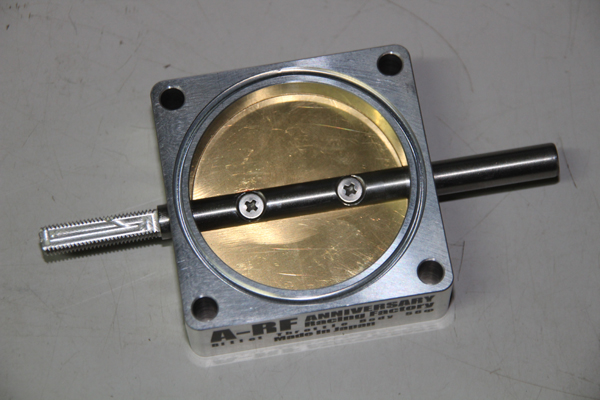

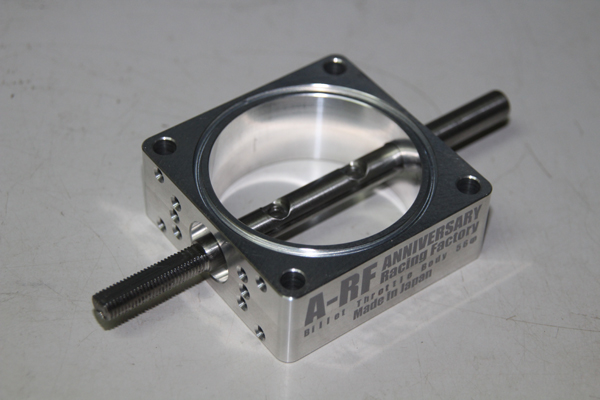

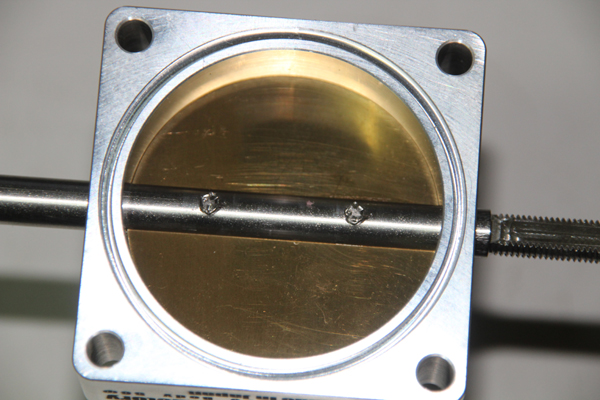

Billet
Throttle body 56φSet ビレットスロットルボディー 56φセット |
BTB56S | \36,300 | Made in Japan 部品のセットとなります。 別途組立が必要です。 スロットルボディー：アルミ20材 67.0x67.0x25.0mm x1 シャフト：130mm ベアリング x2 バタフライ：真鍮1.5t x1 バタフライ ボルト x2 ＜注意＞ 汎用性を高めるためにシャフトは長めにしております。(130mm) シャフト長さはボアピッチに合わせてショート加工が必要な場合があります。 シャフトショート加工工賃 片端 \1,200 両端\1,800 組立前にシャフトショート加工を推奨 ＜シャフトショート加工目安＞ TPS側(8φD) 19mmカット(Variohm EuroSensor Contactless/センサーにより変わります) シャフト連結仕様の場合 ボアピッチ間 120mm:両端5mmカット/90mm:両端20mmカット ＜組立順序＞  スロットルボディーにシャフトを挿入  シャフト向きはTPS側にネジ山側を推奨  バタフライを挿入(向きあり注意) バタフライ開き側は任意  バタフライを固定 バタフライ固定ネジにはネジロックを使用  先端を潰す（脱落防止）
 両端にベアリングを挿入 ベアリング固定にはネジロックを使用 Billet Throttle body 56 Assembly sequence.pdf |
||
|

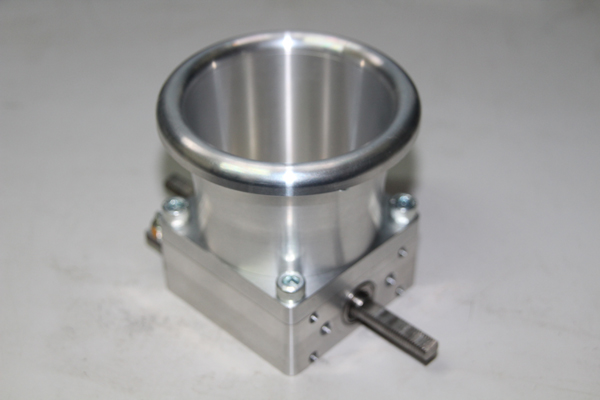

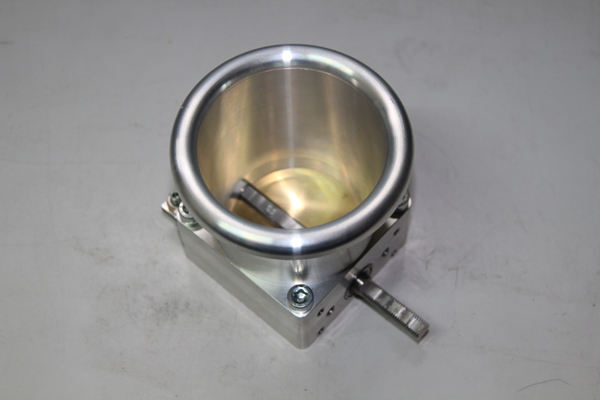

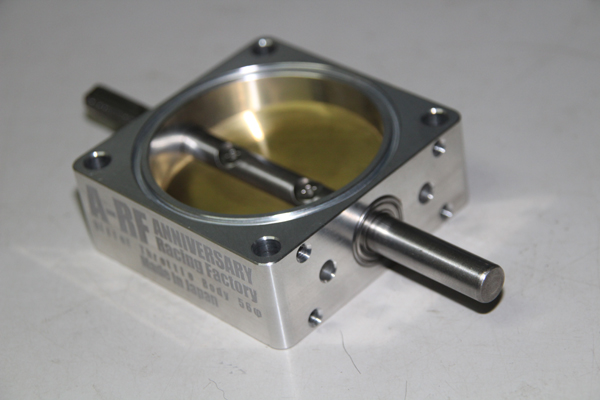

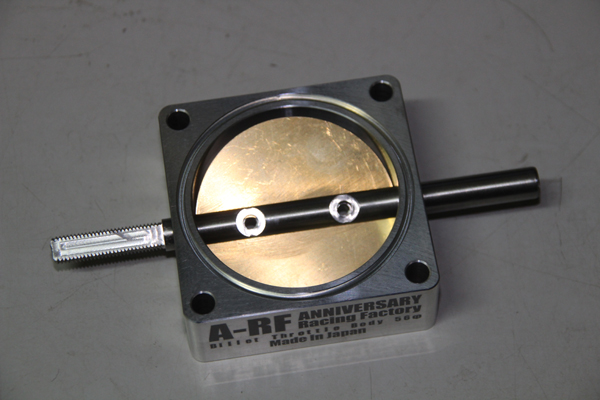

Billet
Throttle body 56φASSY ビレットスロットルボディー 56φアッシー |
BTB56A | \45,300 | Made in Japan 組立済みアッシー ＜注意＞ 汎用性を高めるためにシャフトは長めにしております。(130mm) シャフト長さはボアピッチに合わせてショート加工が必要な場合があります。 シャフトショート加工工賃 片端 \1,200 両端\1,800 組立前にシャフトショート加工 ＜シャフトショート加工目安＞ TPS側(8φD) 19mmカット(Variohm EuroSensor Contactless/センサーにより変わります) シャフト連結仕様の場合 ボアピッチ間 120mm:両端5mmカット/90mm:両端20mmカット バタフライ開き側は指定（TPS側から見て右回転/左回転) |
||
|

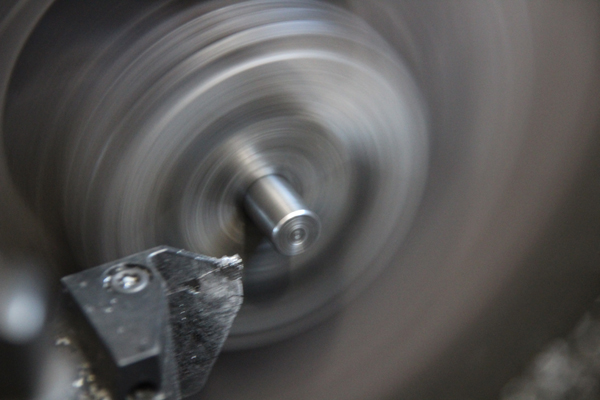

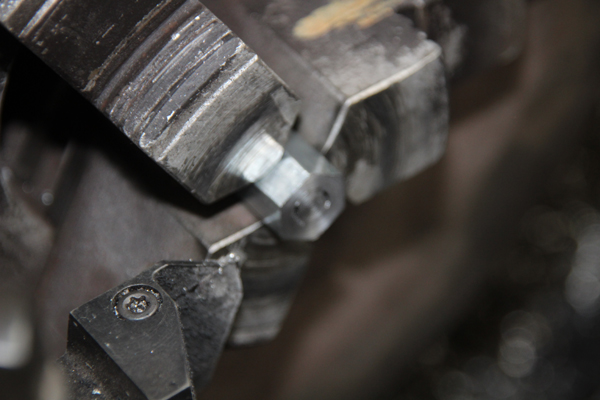

シャフトショート加工 | \1,200〜 | 加工工賃 片端 \1,200 両端\1,800
|
|||
|
Option オプション |
||||||
| 商品名 | Part Number | 販売価格 \(税別) |
販売価格 \(税込) |
送料サイズ | 備考 | |
|

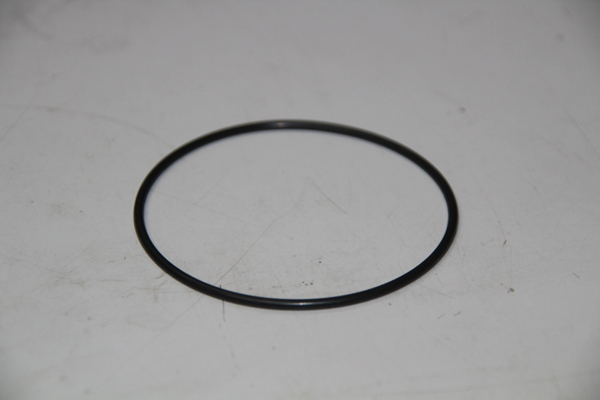

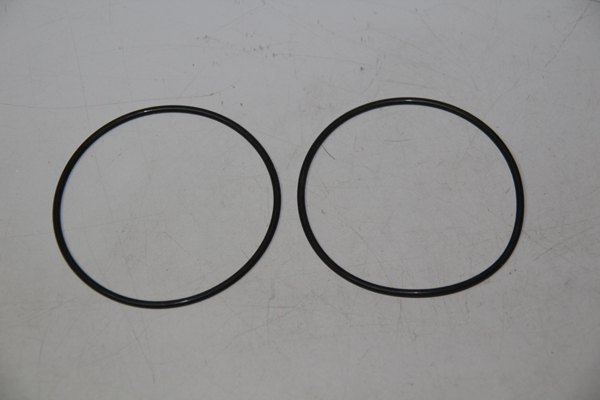

Ｏリング | \600 | Ｏリング
x2 スロットルボディー上面＆下面 ニトリル S60 |
|||
 |

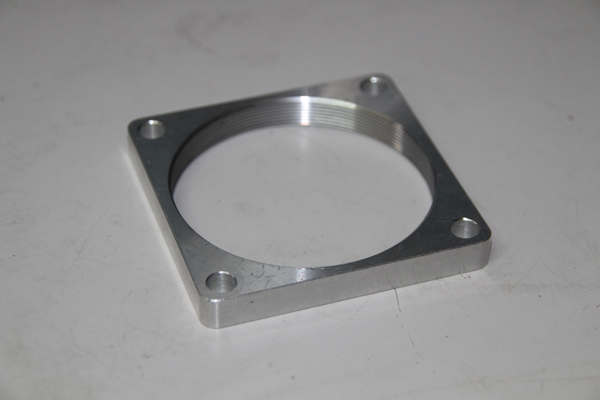

Billet Air Horn Base Plate ビレットファンネルベースプレート For 56φThrottle body |
\5,000 | ファンネルまたはエアーフィルターアダプター装着用 プレートx1 |
|||
 |

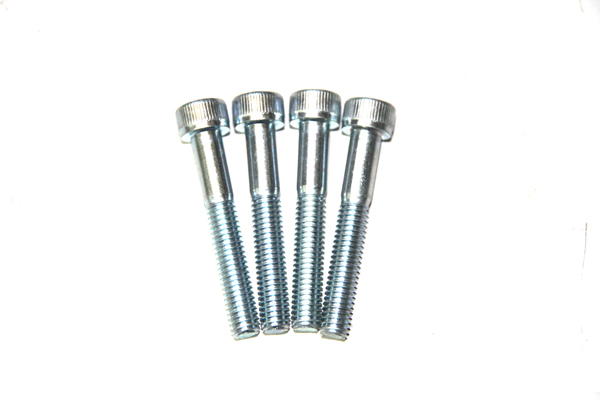

スロットルボディー＋
ファンネルベースプレート ボルト |
\200 | M6-40 x4 ファンネルベースプレート＋ スロットルボディー固定用 |
|||
 |

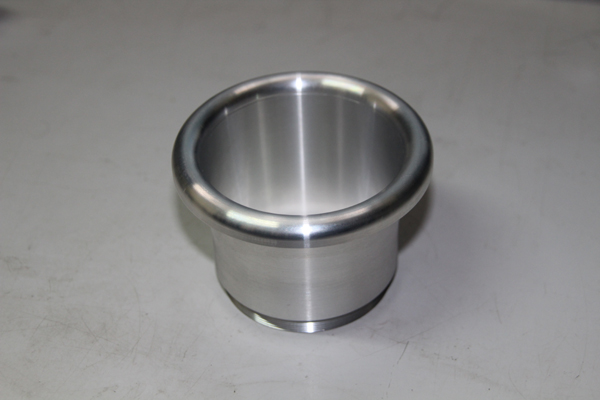

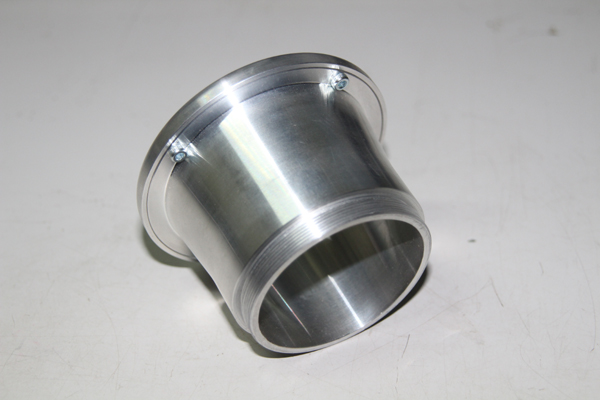

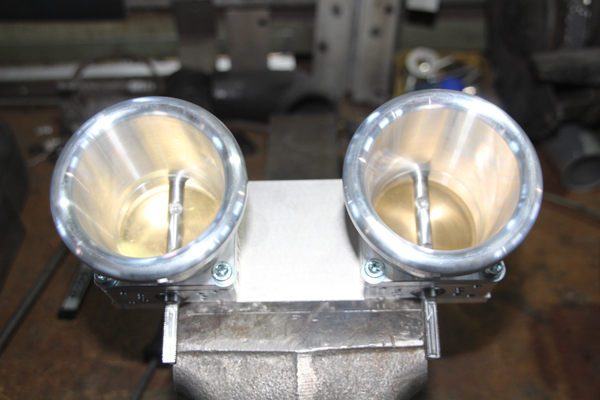

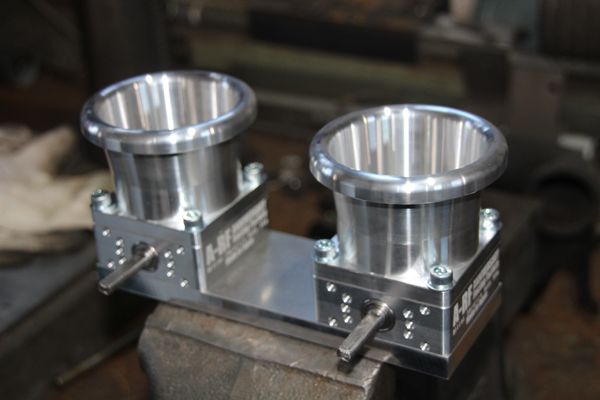

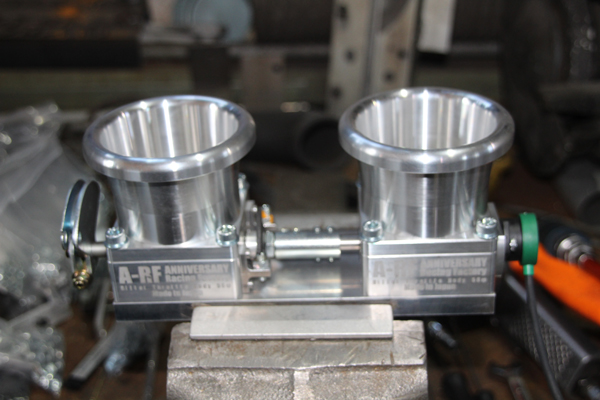

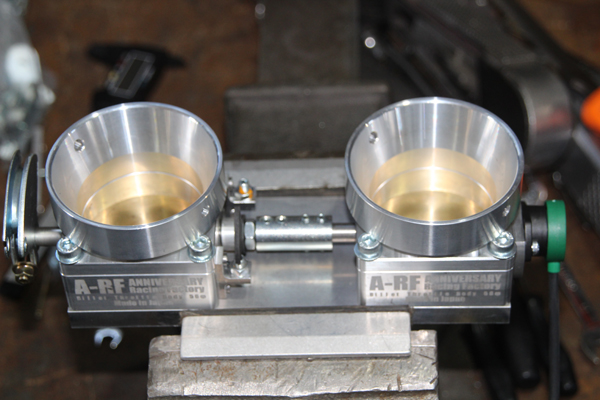

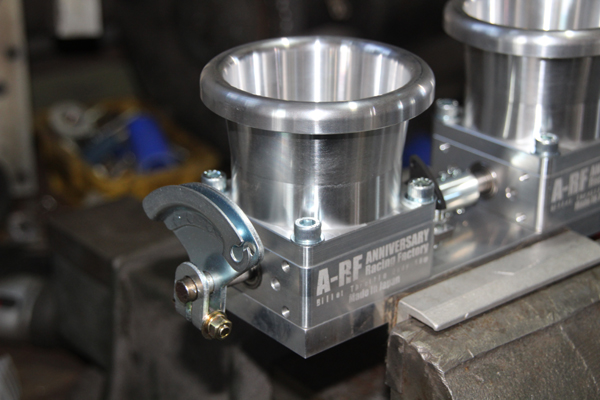

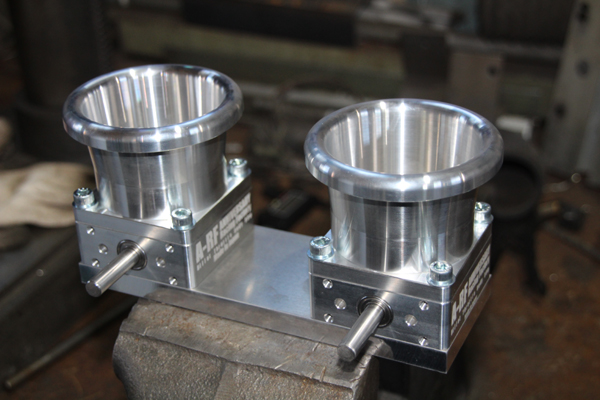

Billet Air Horn ビレットファンネル 7° For 56φThrottle body |
\6,000 | 1Partitions 一体式 Separately required:Billet Air Horn Base Plate For 56φThrottle body 別途必要：ファンネルベースプレート For 56φThrottle body  |
|||
 |

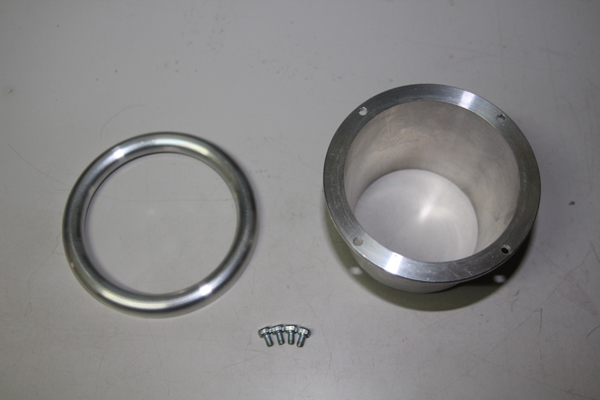

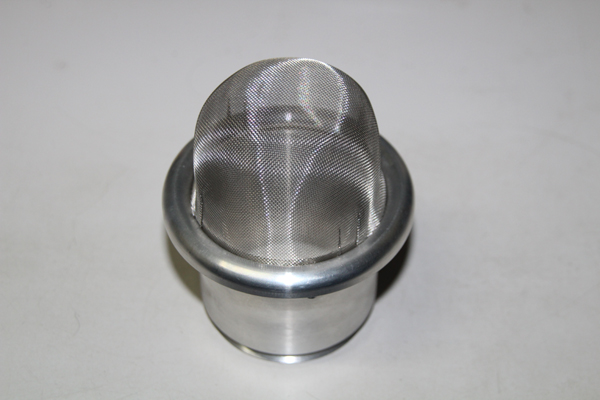

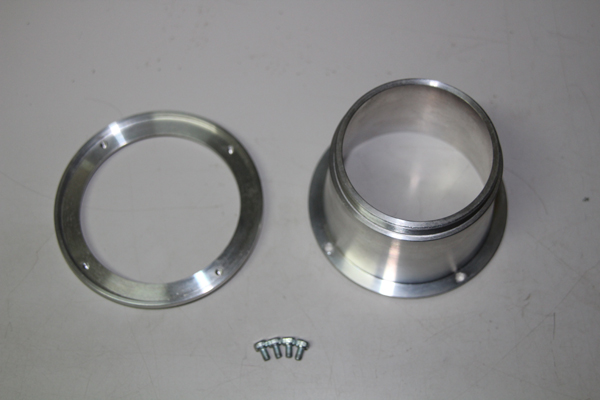

2Partitions Billet Air Horn ビレットファンネル 7° For 56φThrottle body |
\11,700 | 2Partitions ２分割 本体＋上部リング＋Capボルト M3-5 Mesh Air Filter メッシュ エアーフィルター装着可 Separately required:Billet Air Horn Base Plate For 56φThrottle body 別途必要：ファンネルベースプレート For 56φThrottle body
 |
|||
 |

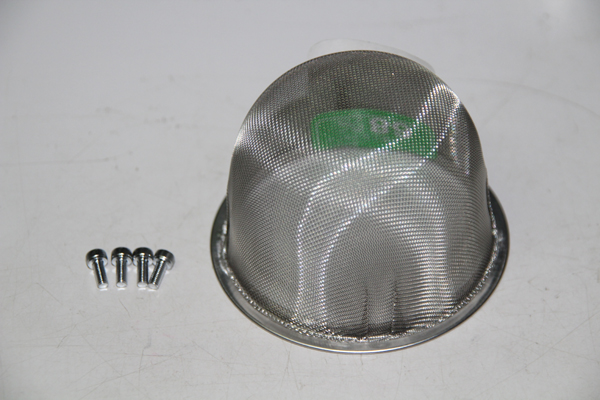

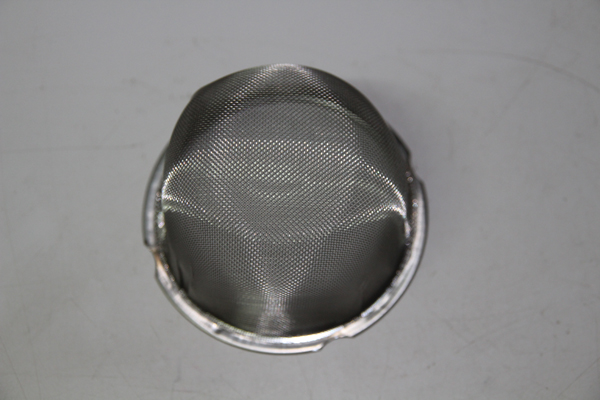

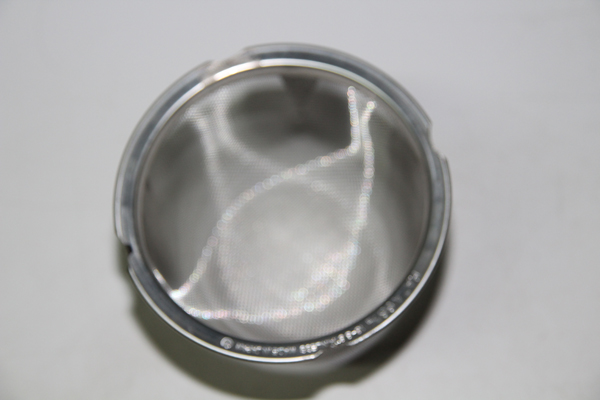

Mesh Air Filter For Billet Air Horn メッシュ エアーフィルター(ファンネル専用) |
\720 |
メッシュ
エアーフィルター x1 M3x7ボルト x4
 ネジ逃げ加工してご使用ください。  |
|||
 |

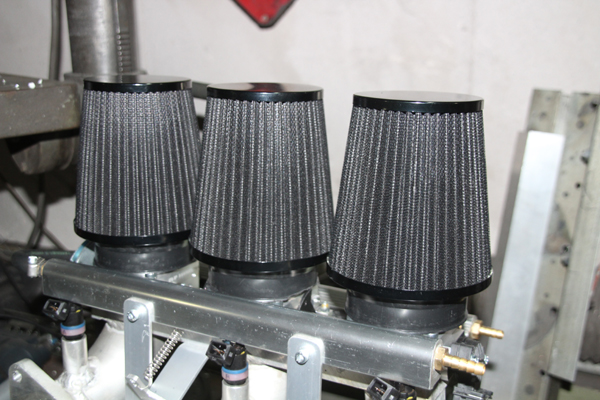

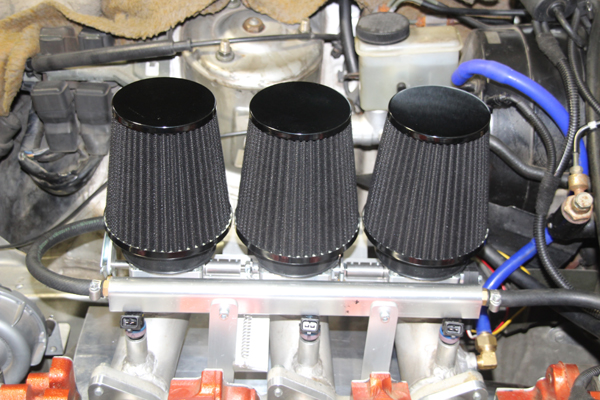

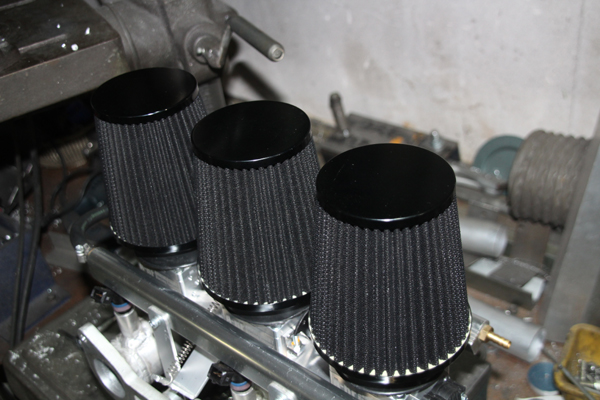

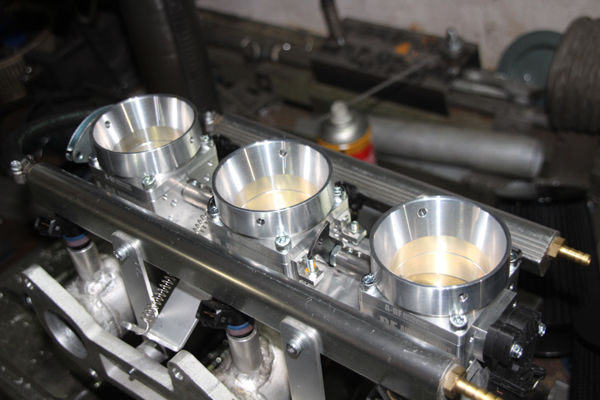

Billet Air Filter Adapter φ3inch エアーフィルターアダプター76.3φ |
\6,000 |


Separately required:Billet Air Horn Base Plate For 56φThrottle body 別途必要：ファンネルベースプレート For 56φThrottle body |
|||
 |

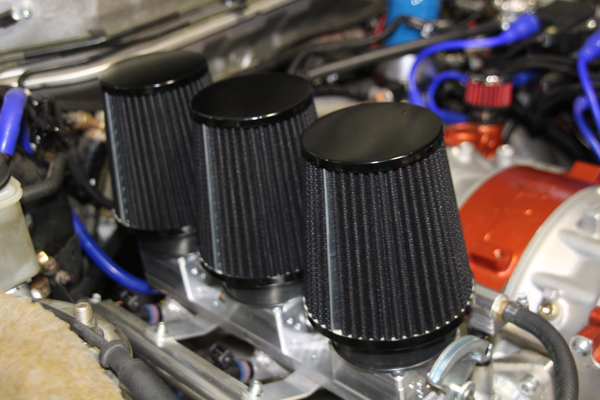

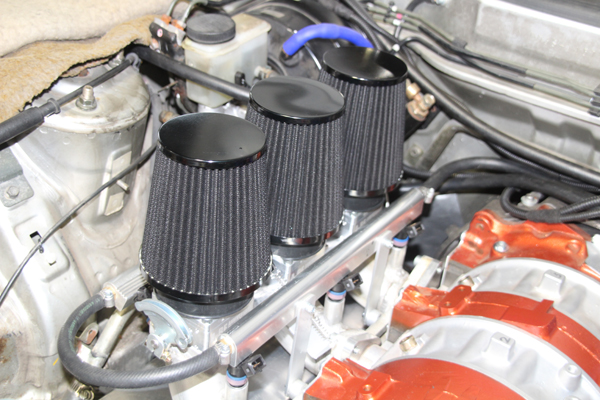

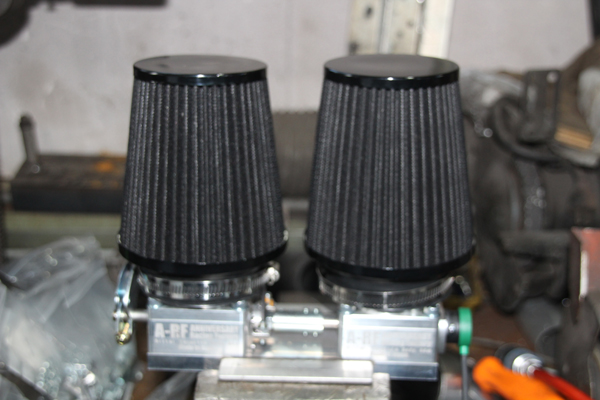

Air Filter φ3inch エアーフィルター76.3φ |
\3,100〜 |  車両や取付方法によりボンネットと干渉する場合があります。 |
|||
 |

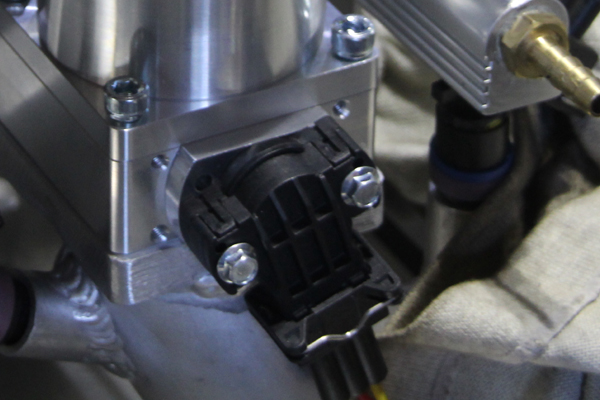

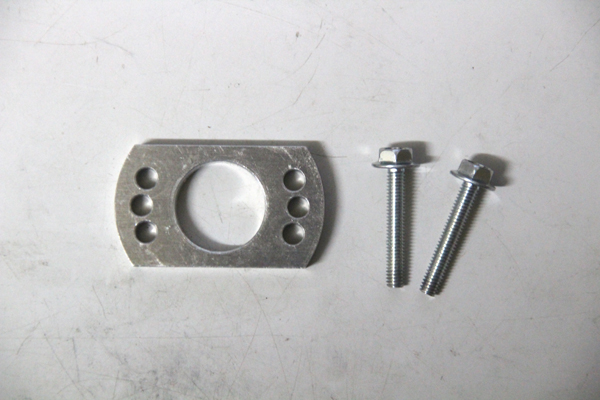

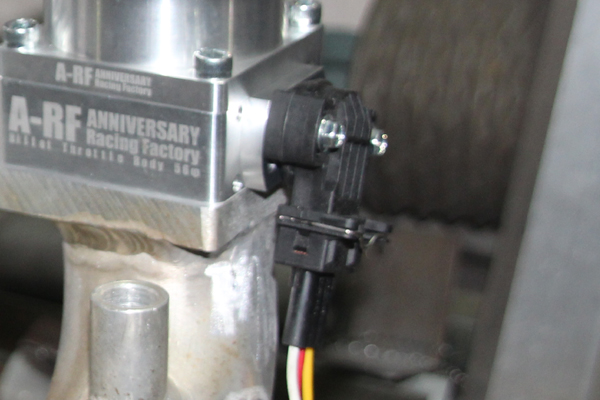

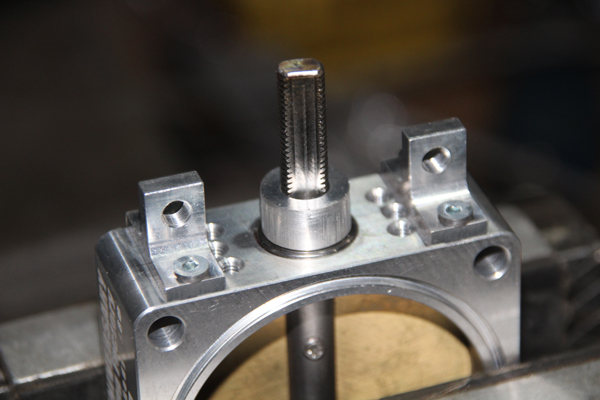

Billet TPS Base Plate ビレット TPS ベースプレート |
\1,600 |  ベースプレートx1 TPSはBMW M3 M5 Z3 Z4 Z8 Base E34 E36 E39 E46 E52 E85 などが装着可能です。 |
|||
 |

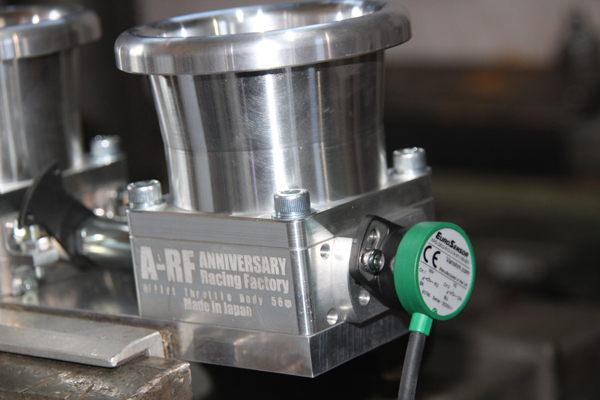

Variohm EuroSensor Contactless Throttle Position Sensor TPS |
\37,000 |
当社ではこのセンサーを使用しております。 |
|||
| TPS ボルト | \100 | M4-15 ボルトx2 | ||||
 |
Throttle position sensor kit for throttle bodies, Jenvey, DCOE etc. TPS |
\48,900 |
海外より取寄せ(納期は都度ご確認ください) |
|||
 |

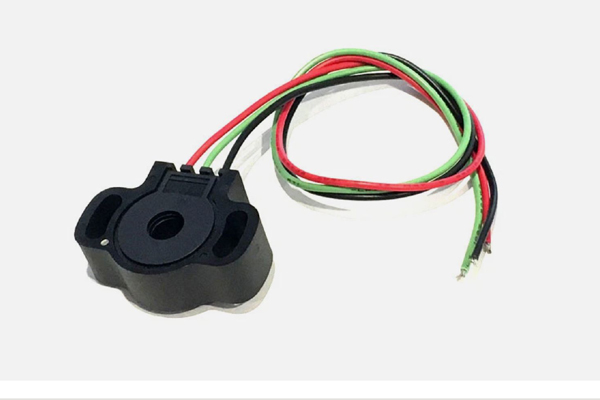

RACEWORKS Universal TPS Throttle position sensor |
\28,100 | 海外より取寄せ(納期は都度ご確認ください) | |||
| TPS ボルト | \100 | M4-25 ボルトx2 | ||||
 |

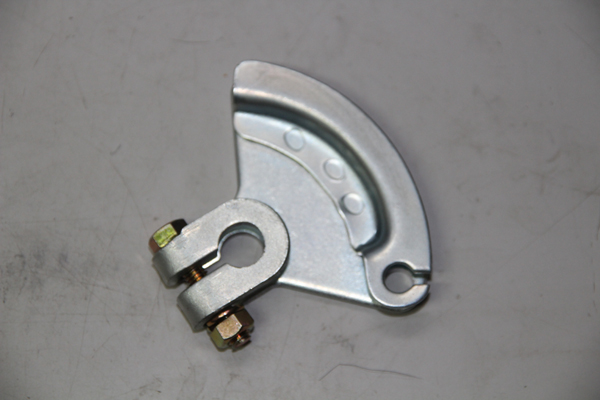

Bell Crank Lever オオギレバー |
\4,800 |
シャフト径9φ用
ストローク：32.0mm
|
|||
 |

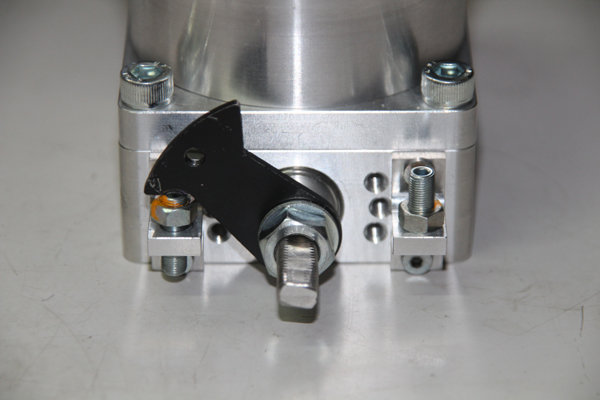

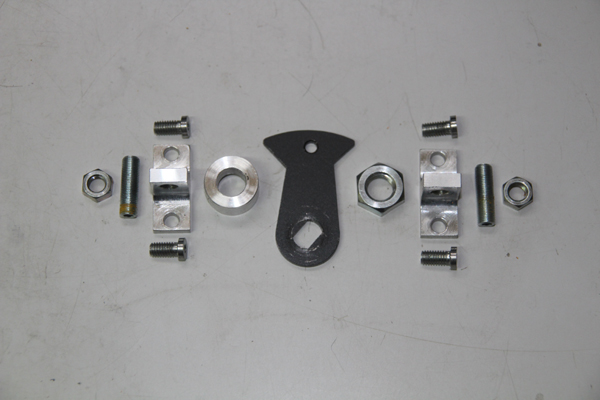

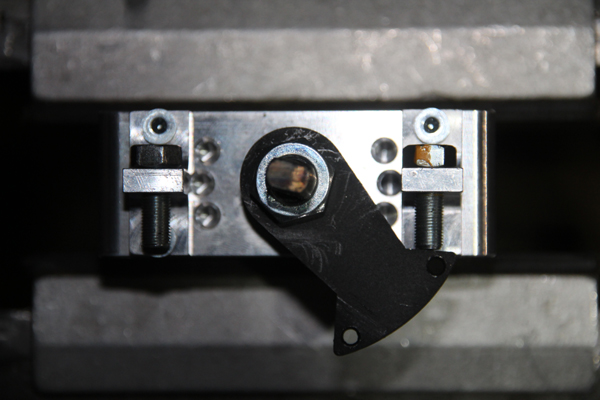

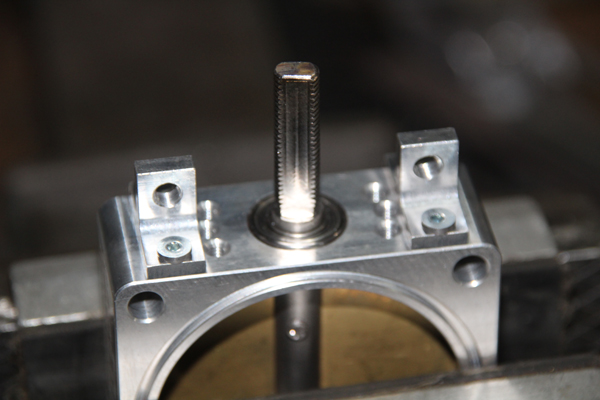

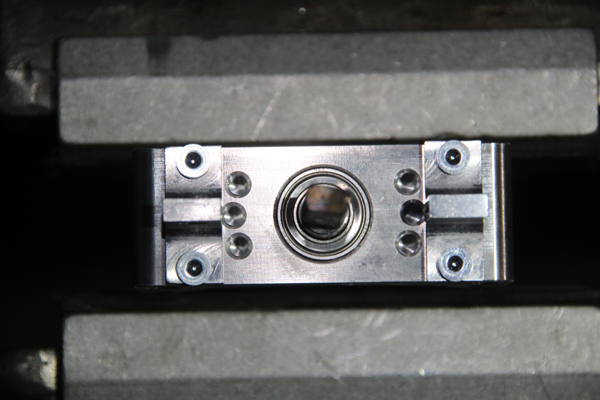

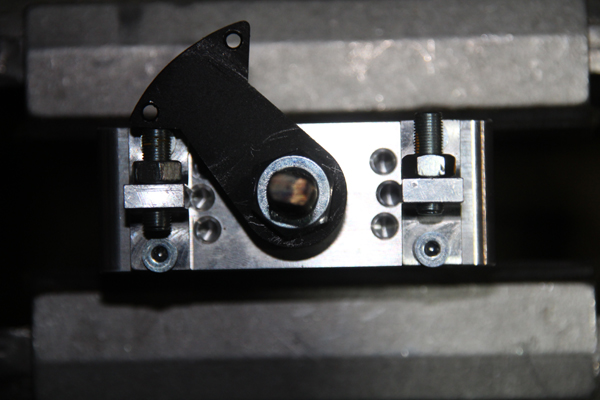

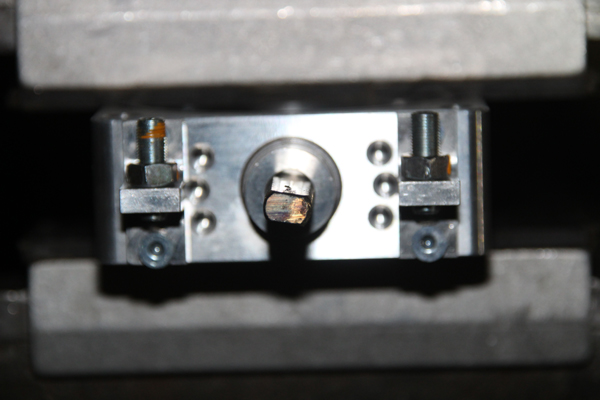

Stopper Set ストッパーセット |

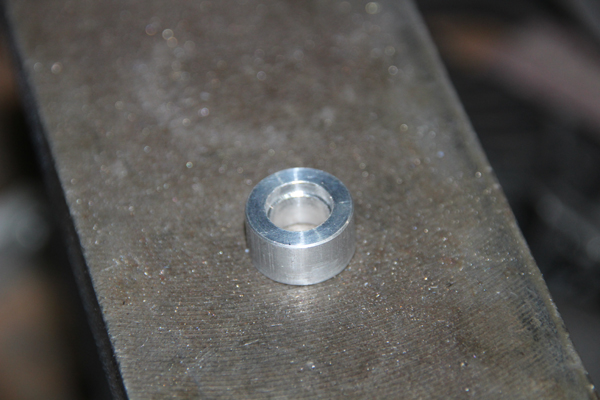

\9,600 | ストッパーレバーx1 メッキ ｔ＝2.3 ストッパーレバー固定ナット M8-1.0x1 M8細目-1.0 3種 ストッパーレバー固定アルミカラーx1 O/DΦ15 I/DΦ8-Φ9 全閉/全開 ビレットストッパーアルミx2 ストッパーアルミ本体固定 Capボルトx4 M4-6 ストッパーアルミ 調整用イモネジx2 M5細目-0.5-10 ストッパーアルミ 調整用ナットx2 M5細目-0.5 スプリングホール有り



 |
|||
 |

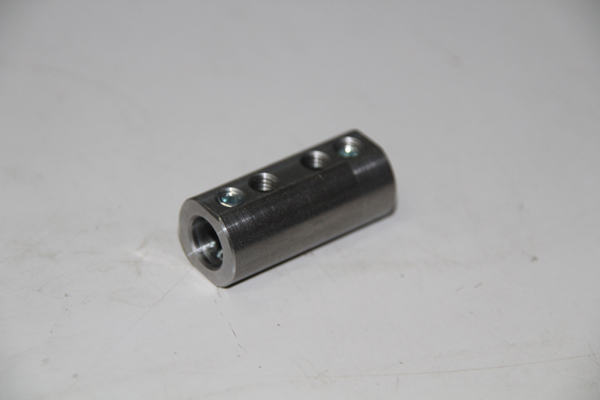

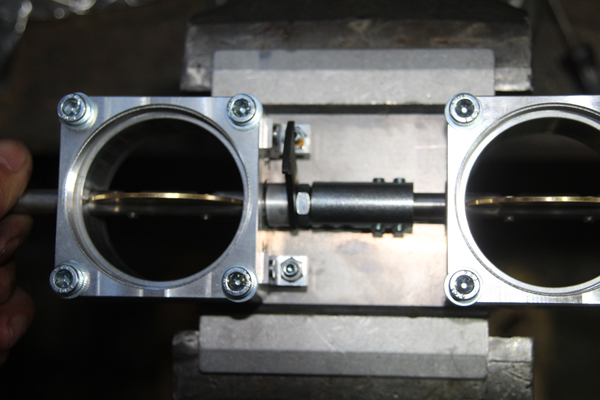

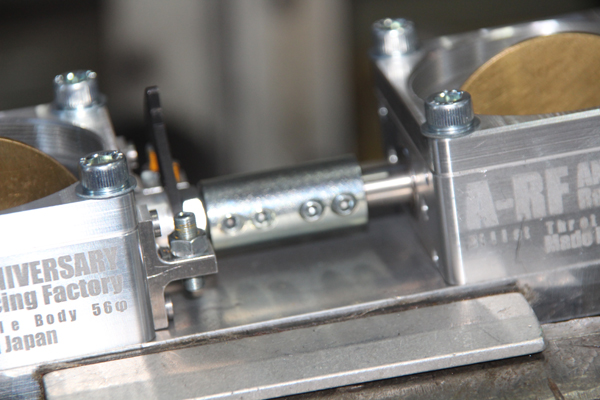

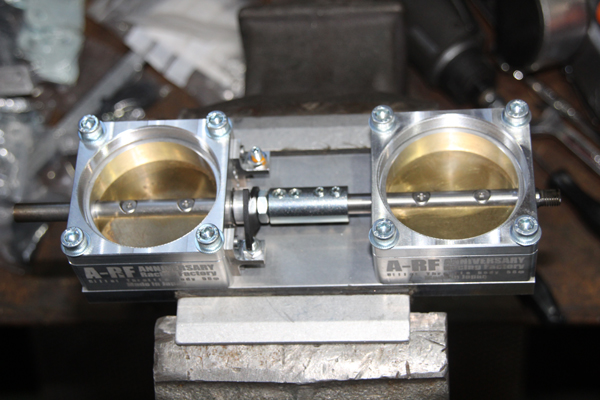

Linkage Adapter 連結アダプター |
\5,000 |
連結シャフトx1 長さ35mm 連結シャフト固定 イモネジx8 M6-5 内径８φ→９φ オプションパーツ装着等ショート加工が必要な場合があります。 連結アダプターショート加工工賃 片端 \900 両端\1,500 |
|||
 |

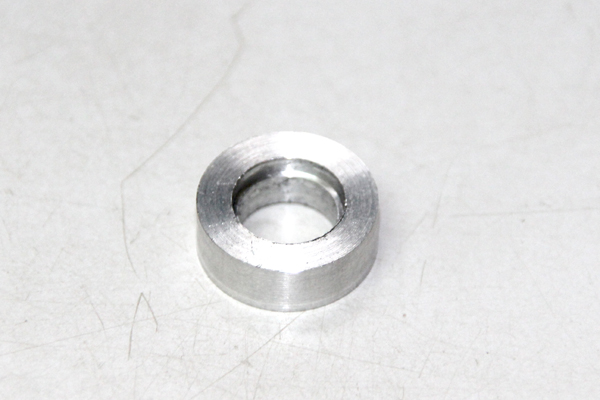

Billet Spacer ビレットスペーサーAluminum IDA Frange |
|||||
 |

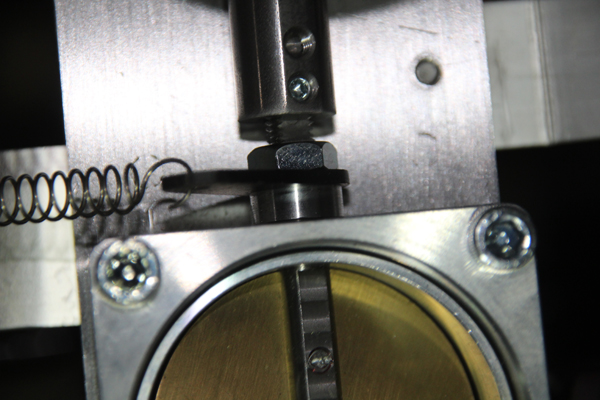

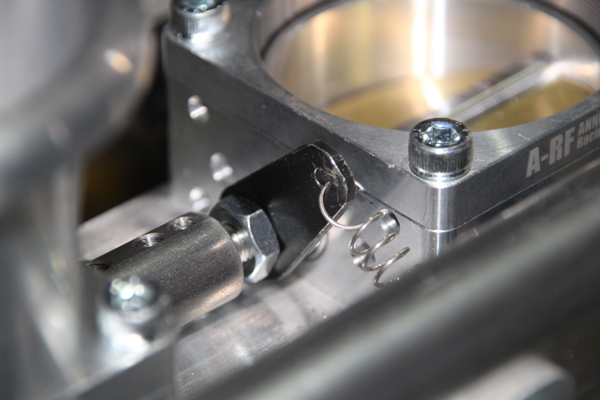

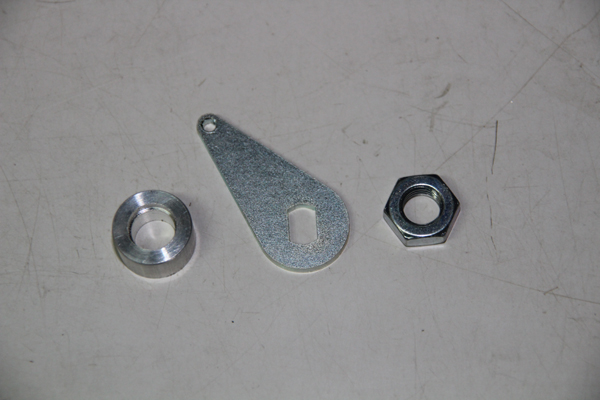

Return Spring Lever リターンスプリングレバー |
\2,600 |
 リターン用レバーx1 バタフライ リターン用 ストッパーレバー固定アルミカラーx1 O/DΦ15 I/DΦ8-Φ9 M8 細目ナットx1 M8細目-1.0 3種 |
|||
 |

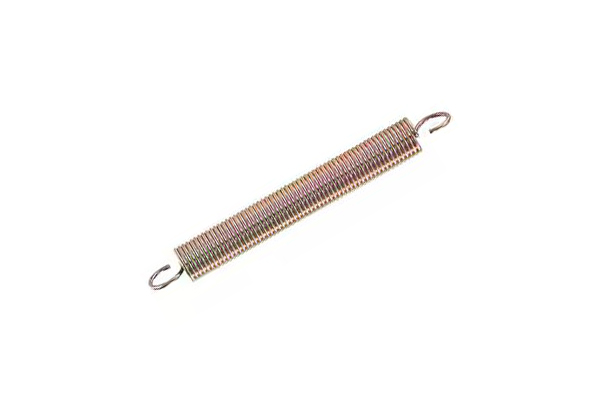

Return Spring リターンスプリング |
\200 | 引きバネ 材質SWC 外径10mm 線径1.2mm 自由長47.3mm |
|||
 |

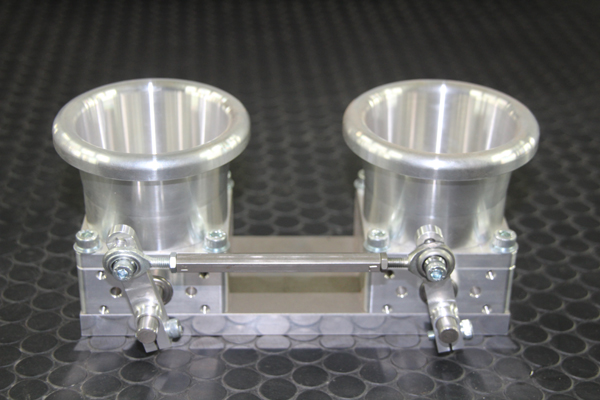

Billet Straight Lever ビレットアルミストレートレバー |
\9,000 |
A20材 シャフト径9φ用 50.0x12.0x12.0mm(6.0mm) ストローク：32.0mm M5-30ボルト(M5-20ボルト) M5ナット |
|||
| ピロボール固定用 ボルト＆ナット |
\100 |
M5-35ボルト
３種M5ナット |
||||
| \100 |
M5-25ボルト
３種M5ナット |
|||||
|
リターンスプリング用 ボルト＆ナット |
\100 |
M5-20ボルト
３種M5ナットｘ2 |
||||
|

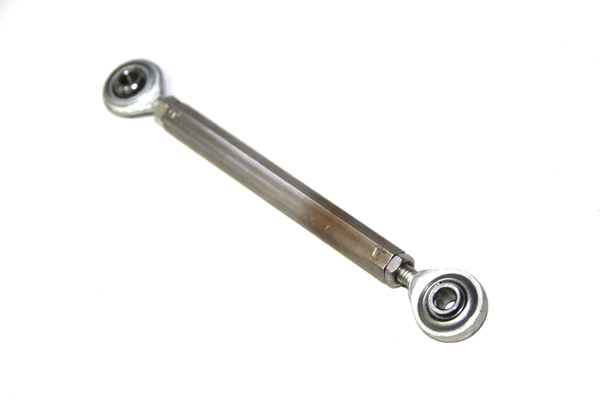

ピロリンク ターンバックル調整式 |
\7,800 |
125mm〜135mm用 ピロボールロッドエンドM5右ねじ ピロボールロッドエンドM5左ねじ ３種M5ナット右ねじ ３種M5ナット左ねじ シャフト：対辺8mmSUS303(M5右ねじ/M5左ねじ)86mm |
|||
| \7,700 |
115mm〜125mm用 ピロボールロッドエンドM5右ねじ ピロボールロッドエンドM5左ねじ ３種M5ナット右ねじ ３種M5ナット左ねじ シャフト：対辺8mmSUS303(M5右ねじ/M5左ねじ)76mm |
|||||
| \7,600 |
85mm〜95mm用 ピロボールロッドエンドM5右ねじ ピロボールロッドエンドM5左ねじ ３種M5ナット右ねじ ３種M5ナット左ねじ シャフト：対辺8mmSUS303(M5右ねじ/M5左ねじ)46mm |
|||||
|
インテークマニホールド製作用部品 |
||||||
| 商品名 | Part Number | 販売価格 \(税別) |
販売価格 \(税込) |
送料サイズ | 備考 | |

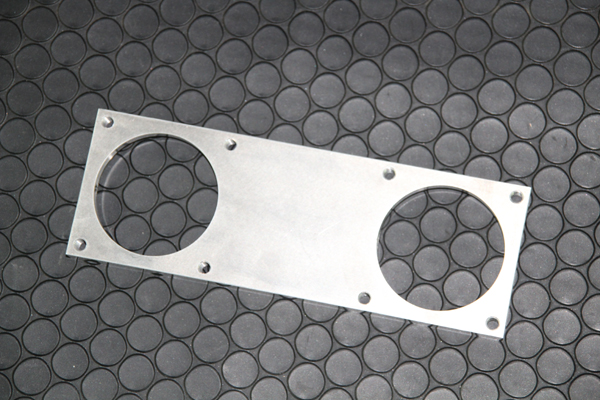

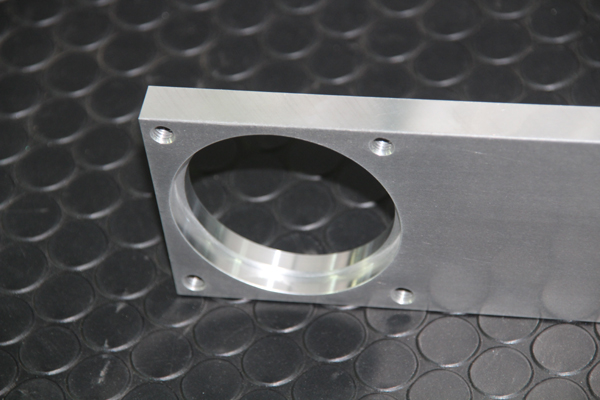

| 2Rotor 2ローター Aluminum Billet Throttle body Frange For Intake Manifold BorePitch 120mm インテークマニホールド製作用 アルミビレットスロットルボディーフランジ ボアピッチ 120mm |
\23,000 |  インテークマニホールド製作用 t:12mm スロットルボディー側56φ マニホールド側61φ その他インテークマニホールドパーツはこちらをご確認ください。 |
||||
 |
2Rotor 2ローター Aluminum Billet Throttle body Frange For Intake Manifold BorePitch 130mm インテークマニホールド製作用 アルミビレットスロットルボディーフランジ ボアピッチ 130mm |
\23,000 | ||||

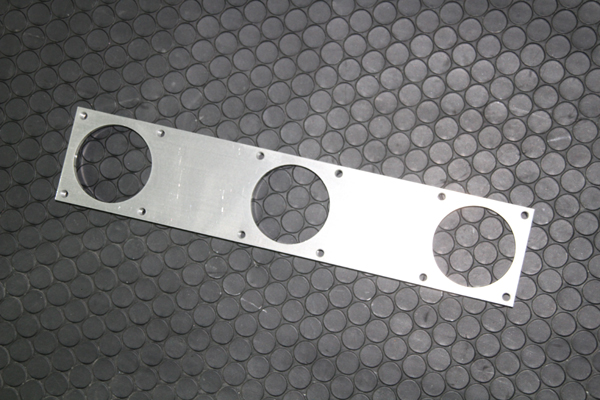

| 3Rotor 3ローター Aluminum Billet Throttle body Frange For Intake Manifold BorePitch 120mm インテークマニホールド製作用 アルミビレットスロットルボディーフランジ ボアピッチ 120mm |
\29,000 | |||||
 |
3Rotor 2ローター Aluminum Billet Throttle body Frange For Intake Manifold BorePitch 130mm インテークマニホールド製作用 アルミビレットスロットルボディーフランジ ボアピッチ 130mm |
\29,000 | ||||
| 4Rotor 4ローター Aluminum Billet Throttle body Frange For Intake Manifold BorePitch 120mm インテークマニホールド製作用 アルミビレットスロットルボディーフランジ ボアピッチ 120mm |
\35,000 | |||||
| 4Rotor 4ローター Aluminum Billet Throttle body Frange For Intake Manifold BorePitch 130mm インテークマニホールド製作用 アルミビレットスロットルボディーフランジ ボアピッチ 130mm |
\35,000 | |||||
| 5Rotor 5ローター Aluminum Billet Throttle body Frange For Intake Manifold BorePitch 120mm インテークマニホールド製作用 アルミビレットスロットルボディーフランジ ボアピッチ 120mm |
\41,000 | |||||
| 5Rotor 5ローター Aluminum Billet Throttle body Frange For Intake Manifold BorePitch 130mm インテークマニホールド製作用 アルミビレットスロットルボディーフランジ ボアピッチ 130mm |
\41,000 | |||||
| 6Rotor 6ーター Aluminum Billet Throttle body Frange For Intake Manifold BorePitch 120mm インテークマニホールド製作用 アルミビレットスロットルボディーフランジ ボアピッチ 120mm |
\47,000 | |||||
 |

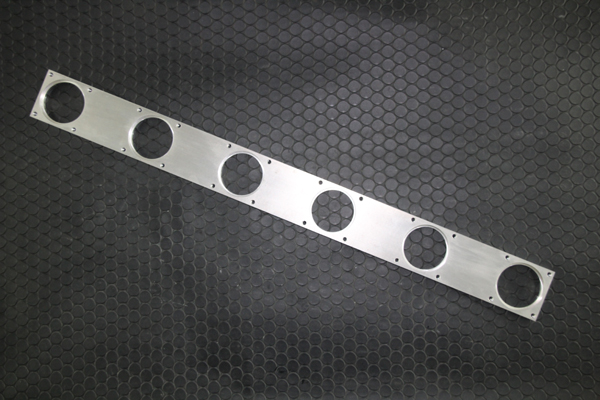

6Rotor 6ローター Aluminum Billet Throttle body Frange For Intake Manifold BorePitch 130mm インテークマニホールド製作用 アルミビレットスロットルボディーフランジ ボアピッチ 130mm |
\47,000 | ||||
| スロットル 変換フランジ →IDAフランジ For 56φThrottle body |
||||||
| スロットル 変換フランジ →IDCOEフランジ For 56φThrottle body |
||||||
|
Repair Parts 補修部品 |
||||||
| 商品名 | Part Number | 販売価格 \(税別) |
販売価格 \(税込) |
送料サイズ | 備考 | |
|

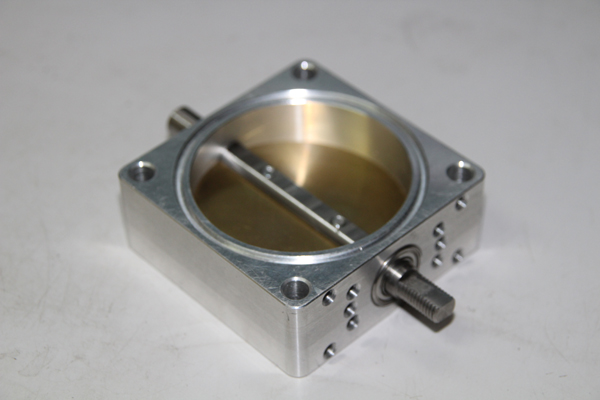

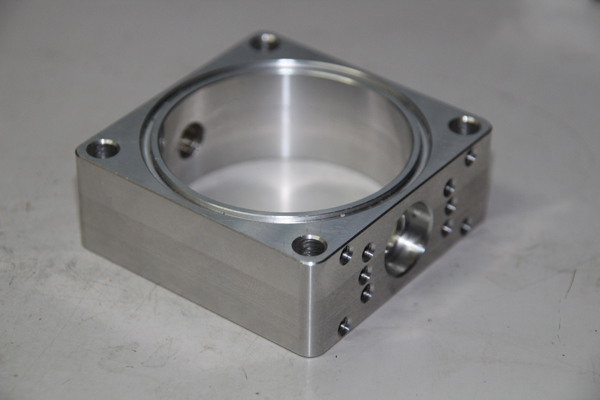

Billet
Throttle body 56φ ビレットスロットルボディー 56φ |

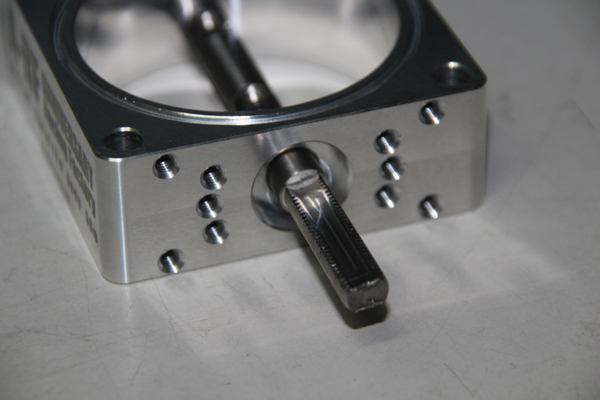

BTB56 | \20,000 | スロットルボディー：アルミ20材 67.0x67.0x25.0mm x1 | ||
|

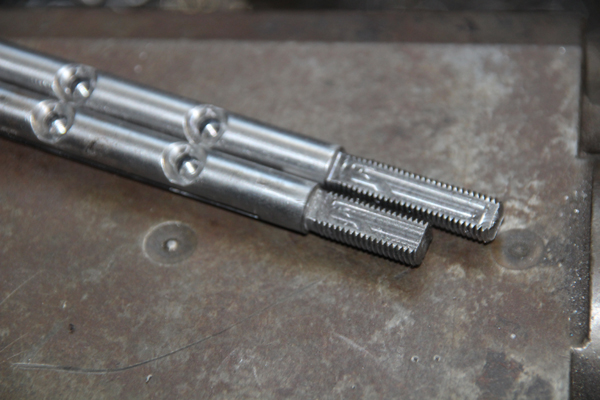

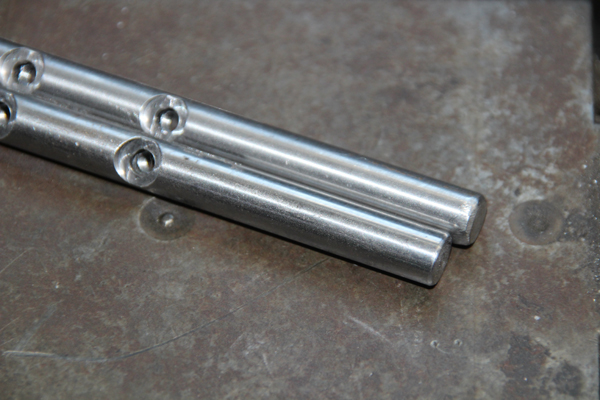

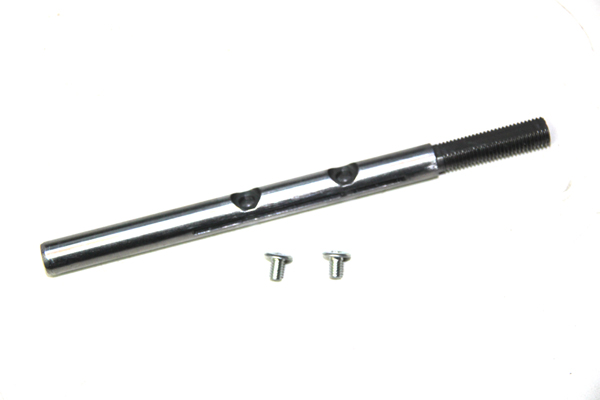

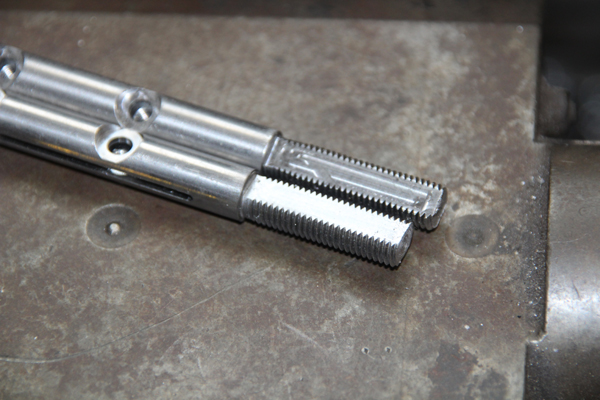

シャフト | \8,000 |
シャフト：130mm 片側Φ9 ストレート 型側Φ8 T字形状 ボルト x2 M4-5 ＜注意＞ 汎用性を高めるためにシャフトは長めにしております。(130mm) シャフト長さはボアピッチに合わせてショート加工が必要な場合があります。 シャフトショート加工工賃 片端 \1,200 両端\1,800 組立前にシャフトショート加工を推奨 ＜シャフトショート加工目安＞ TPS側(8φD) 19mmカット(Variohm EuroSensor Contactless/センサーにより変わります) シャフト連結仕様の場合 ボアピッチ間 120mm:両端5mmカット/90mm:両端20mmカット |
|||
|
|
シャフトショート加工 | \1,200〜 | 加工工賃 片端 \1,200 両端\1,800
|
|||
|

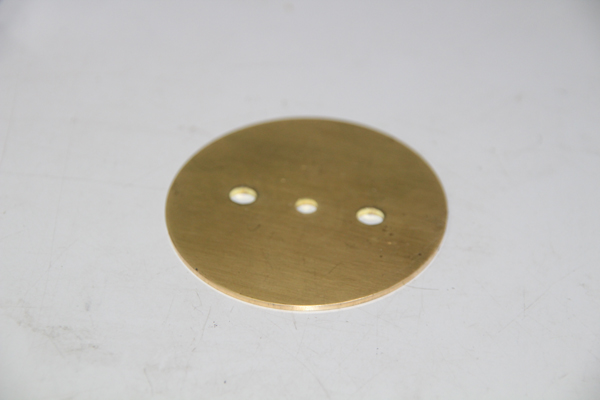

スロットルバルブ | \6,000 | バタフライx1 ｔ＝1.5 | |||
|

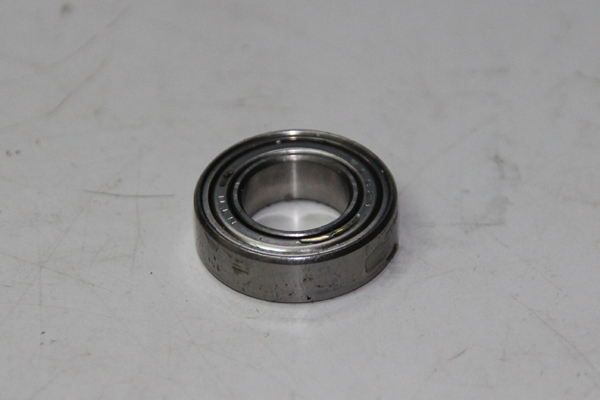

ベアリング | \2,400 | ベアリング x2 | |||
|
Competition Parts 競技専用部品 |
||||||
